Рассчитать объем трубы в литрах, калькулятор
- Зная толщину стенки, диаметр и длину
Толщина стенки, в мм На схеме — b. Например, 5.4
На схеме — L. Например, 11.3Результаты
Результаты округлены, являются примерными
- Зная диаметр и длину
Длина, в м На схеме — L. Например, 11.3
Результаты
Объем трубы в литрах
Результаты округлены, являются примерными
Видео
Внутренний объем погонного метра трубы в литрах таблица
Таблица показывает внутренний объем погонного метра трубы в литрах. То есть сколько потребуется воды, антифриза или другой жидкости (теплоносителя), чтобы заполнить трубопровод. Взят внутренний диаметр труб от 4 до 1000 мм.
Внутренний диаметр,мм | Внутренний объем 1 м погонного трубы, литров | Внутренний объем 10 м погонных трубы, литров |
---|---|---|
4 | 0.0126 | 0.1257 |
5 | 0.0196 | 0.1963 |
6 | 0.0283 | 0.2827 |
7 | 0.0385 | 0.3848 |
8 | 0.0503 | 0.5027 |
9 | 0.0636 | 0.6362 |
10 | 0.0785 | 0.7854 |
11 | 0.095 | 0.9503 |
12 | 0.1131 | 1.131 |
13 | 0.1327 | 1.3273 |
14 | 0.1539 | 1.5394 |
15 | 0.1767 | 1.7671 |
16 | 0.2011 | 2.0106 |
17 | 0.227 | 2.2698 |
18 | 0.2545 | 2.5447 |
19 | 0.2835 | 2.8353 |
20 | 0.3142 | 3.1416 |
21 | 0.3464 | 3.4636 |
22 | 0.3801 | 3.8013 |
23 | 0.4155 | 4.1548 |
24 | 0.4524 | 4.5239 |
26 | 0.5309 | 5.3093 |
28 | 0.6158 | 6.1575 |
30 | 0.7069 | 7.0686 |
32 | 0.8042 | 8.0425 |
34 | 0.9079 | 9.0792 |
36 | 1.0179 | 10.1788 |
38 | 1.1341 | 11.3411 |
40 | 1.2566 | 12.5664 |
42 | 1.3854 | 13.8544 |
44 | 1.5205 | 15.2053 |
46 | 1.6619 | 16.619 |
48 | 1.8096 | 18.0956 |
50 | 1.9635 | 19.635 |
52 | 2.1237 | 21.2372 |
54 | 2.2902 | 22.9022 |
56 | 2.463 | 24.6301 |
58 | 2.6421 | 26.4208 |
60 | 2.8274 | 28.2743 |
62 | 3.0191 | 30.1907 |
64 | 3.217 | 32.1699 |
66 | 3.4212 | 34.2119 |
68 | 3.6317 | 36.3168 |
70 | 3.8485 | 38.4845 |
72 | 4.0715 | 40.715 |
74 | 4.3008 | 43.0084 |
76 | 4.5365 | 45.3646 |
78 | 4.7784 | 47.7836 |
80 | 5.0265 | 50.2655 |
82 | 5.281 | 52.8102 |
84 | 5.5418 | 55.4177 |
86 | 5.8088 | 58.088 |
88 | 6.0821 | 60.8212 |
90 | 6.3617 | 63.6173 |
92 | 6.6476 | 66.4761 |
94 | 6.9398 | 69.3978 |
96 | 7.2382 | 72.3823 |
98 | 7.543 | 75.4296 |
100 | 7.854 | 78.5398 |
105 | 8.659 | 86.5901 |
110 | 9.5033 | 95.0332 |
115 | 10.3869 | 103.8689 |
120 | 11.3097 | 113.0973 |
125 | 12.2718 | 122.7185 |
130 | 13.2732 | 132.7323 |
135 | 14.3139 | 143.1388 |
140 | 15.3938 | 153.938 |
145 | 16.513 | 165.13 |
150 | 17.6715 | 176.7146 |
160 | 20.1062 | 201.0619 |
170 | 22.698 | 226.9801 |
180 | 25.4469 | 254.469 |
190 | 28.3529 | 283.5287 |
200 | 31.4159 | 314.1593 |
210 | 34.6361 | 346.3606 |
220 | 38.0133 | 380.1327 |
230 | 41.5476 | 415.4756 |
240 | 45.2389 | 452.3893 |
250 | 49.0874 | 490.8739 |
260 | 53.0929 | 530.9292 |
270 | 57.2555 | 572.5553 |
280 | 61.5752 | 615.7522 |
290 | 66.052 | 660.5199 |
300 | 70.6858 | 706.8583 |
320 | 80.4248 | 804.2477 |
340 | 90.792 | 907.9203 |
360 | 101.7876 | 1017.876 |
380 | 113.4115 | 1134.1149 |
400 | 125.6637 | 1256.6371 |
420 | 138.5442 | 1385.4424 |
440 | 152.0531 | 1520.5308 |
460 | 166.1903 | 1661.9025 |
480 | 180.9557 | 1809.5574 |
500 | 196.3495 | 1963.4954 |
520 | 212.3717 | 2123.7166 |
540 | 229.0221 | 2290.221 |
560 | 246.3009 | 2463.0086 |
580 | 264.2079 | 2642.0794 |
600 | 282.7433 | 2827.4334 |
620 | 301.9071 | 3019.0705 |
640 | 321.6991 | 3216.9909 |
660 | 342.1194 | 3421.1944 |
680 | 363.1681 | 3631.6811 |
700 | 384.8451 | 3848.451 |
720 | 407.1504 | 4071.5041 |
740 | 430.084 | 4300.8403 |
760 | 453.646 | 4536.4598 |
780 | 477.8362 | 4778.3624 |
800 | 502.6548 | 5026.5482 |
820 | 528.1017 | 5281.0173 |
840 | 554.1769 | 5541.7694 |
860 | 580.8805 | 5808.8048 |
880 | 608.2123 | 6082.1234 |
900 | 636.1725 | 6361.7251 |
920 | 664.761 | 6647.6101 |
940 | 693.9778 | 6939.7782 |
960 | 723.8229 | 7238.2295 |
980 | 754.2964 | 7542.964 |
1000 | 785.3982 | 7853.9816 |
Если у вас специфическая конструкция или труба, то в формуле выше показано как вычислить точные данные для правильного расхода воды или иного теплоносителя.

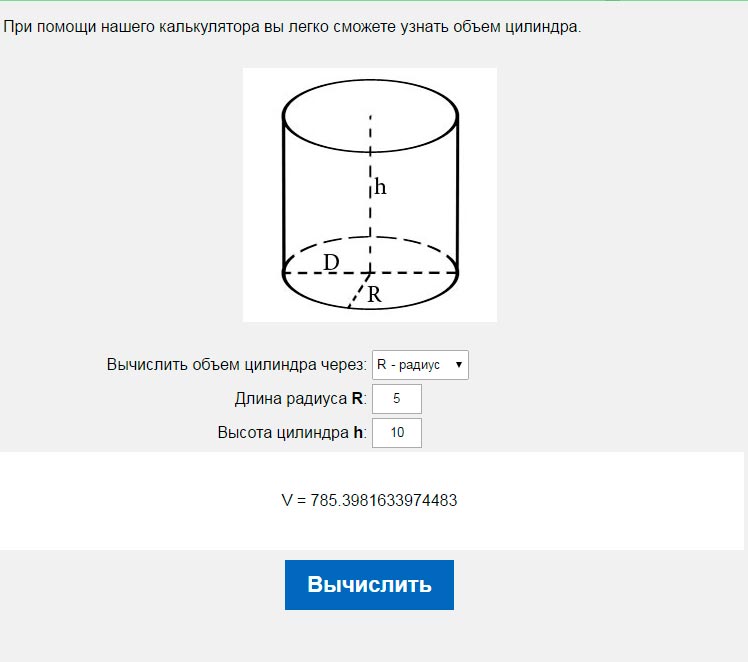

Расчет онлайн
http:///Geometry/VolumeCylinder
Примеры практического применения расчета объёма труб
Попробуем на нескольких конкретных ситуациях разобрать последовательность действий при выполнении расчетов, связанных с объемом труб.
Пример
В загородном доме планируется замена воды в системе отопления на не застывающий на морозе аналог — пропиленгликоль. Необходимо рассчитать объем требуемого теплоносителя.
Система отопления состоит из печи с рубашкой на 70 литров, трех биметаллических радиаторов по 7 секций каждая, а также 85 метров полипропиленовых труб PN25 (25 x 4,2).
- Стандартные трубы PN25 (25 x 4,2), чаще всего применяемые при организации отопительного контура, имеют внутренний диаметр 16,6мм. Так как объем жидкости необходимо рассчитывать в литрах, то в качестве единицы измерения будем использовать дециметры. Соотношения следующее: 1м = 10 дм и 1мм = 0,01 дм. Следовательно, d = 0,166 дм и L = 850 дм.
Далее рассчитываем общий объем труб. Для этого воспользуемся формулой:

И получим:

- Объем рубашки котла мы знаем, он равен V2 = 70л.
- Также в паспорте биметаллического радиатора находим данные от том, что объем одной секции данного изделия равен 0,28л. Выходит общий объем всех трех радиаторов:

- Итак, зная все показатели, высчитываем общий объем отопительной системы:

Теперь, зная общий объем жидкости, необходимой для заполнения данной системы отопления, можно смело, используя запас в размере 15%, заказывать 110 литров пропиленгликоля.
Пример
Зачастую на производственных и фермерских объектах вместо стандартных батарей устанавливают радиаторы собственного производства, работающих по принципу регистра. Требуется выполнить расчет объема такого радиатора, состоящего из 5 труб и трех пар перемычек.
- Производим замер длины каждой трубы. В нашем случае они равны и составляют 2,2 метра, а длина каждой перемычки равна 0,15м.
- При возможности измеряем с торцевой стороны наружный диаметр, он равен 114мм. Используя таблицы стандартных значений, вычисляем, что толщина стенки для такой трубы равна 4,5мм. С помощью гибкой линейки измеряем длину окружности трубы-перемычки, пусть она равняется 200мм, отсюда находим наружный диаметр, он равняется 32мм, далее аналогично по справочнику определяем толщину стенки, для данного диаметра она равна 3мм.
- Определяем внутренний диаметр труб:

- Далее определяем площадь сечения обоих труб:

- Определяем объём каждого вида, используя суммарную длину труб:

- Вычисляем общий объём самодельного радиатора:

Для большей информативности переводим кубические миллиметры в литры, получаем V = 96 литров.
Определение объёма трубы
Определить объём трубы под силу каждому, ведь для этого не понадобится наличие какого-либо специального оборудования или приспособлений. Главное знать, что труба является простой геометрической фигурой, точнее цилиндром и объём его легко можно определить математически.
Для начала потребуется узнать точные размеры трубы, необходимые для вычисления ее объёма – длина трубы и внутренний диаметральный размер. Начнем с вычисления диаметра.
Важно:При подсчете, не перепутать и не взять для расчета наружный диаметральный размер, вместо внутреннего, так как его зачастую указывают в документах при выборе вспомогательных соединительных элементов.
Чаще всего необходимое нам значение размера трубы указано в паспортных характеристиках, если же таких данных нет, то используя обычную линейку, можно произвести замер наружного диаметра самостоятельно на срезе трубы.
Если нет возможности произвести замер наружного диаметрального размера трубы на срезе, можно применить следующий способ: с помощью портняжного метра, рулетки или обычной веревки производится замер длины окружности трубы, получившиеся данные делятся на 2π = 6,28. Из получившегося результата вычитается толщина стенки, умноженная на два. В итоге получаем величину внутреннего диаметрального размера:

I — длина окружности трубы, мм
π = 3,14
h — толщина стенки, мм
Здесь могут возникнуть проблемы с отсутствием данных о размерах толщины стенки трубы. В такой ситуации можно воспользоваться справочниками или взять данные из маркировки на трубах. Например, стандартные значения размеров труб из полипропилена включают в себя внешний диаметр и толщину стенки.
Номенклатура | Наружн. диаметр (мм) | Толщина стенки (мм) | Внутр. диаметр (мм) |
20 х 3,4 | 20 | 3,4 | 13,2 |
25 х 4,2 | 25 | 4,2 | 16,6 |
32 х 5,4 | 32 | 5,4 | 21,2 |
40 х 6,7 | 40 | 6,7 | 26,6 |
50 х 8,4 | 50 | 8.4 | 33,2 |
63 х 10,5 | 63 | 10,5 | 42,0 |
75 х 12,5 | 75 | 12,5 | 50,0 |
Также, когда толщина стенки неизвестна, и взять ее неоткуда, есть возможность вместо расчетного значения внутреннего диаметра применить стандартное значение внутреннего прохода Dn, обычно указывается в маркировке. Но применение данного значение не рекомендуется, особенно при вычислении большого объема труб.
Определить длину трубы элементарно — она указана в маркировке или ее можно измерить с помощью простой рулетки.
Важно:Перед началом расчетов привести все данные к одной единице измерения (миллиметры, метры, дециметры).
Для труб, у которых диаметральные размеры выражаются в дюймах, нужно привести их к миллиметрам, сделав перерасчет 1 дюйм = 25,4мм.
Расчёт объёма отдельной трубы с использованием формул
Зная точные параметры конкретной трубы, прибегнув к простым математическим формулам, можно с легкостью вычислить ее объём.
Формула объема цилиндрической фигуры:

L — длина трубы, мм
S — площадь сечения трубы, мм² .
Рассчитываем площадь сечения при помощи формулы:

π = 3,14
d = значение внутреннего диаметра трубы, мм.
Если за единицу измерения принимаются дециметры или метры, то остальные значения (объем, площадь) рассчитываются в кубических метрах и дециметрах соответственно.
Подставляя имеющиеся значения с легкостью можно высчитать значение объема трубы. Точность результата зависит от точности тех параметров трубы, что мы определили ранее.
Расчёт объёма трубы
Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.
Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.
Определим площадь сечения трубы
Чтобы узнать точное значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого, следует воспользоваться формулой:
S = R2 х Пи
Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.
Рассмотрим, как можно сделать вычисления, имея диаметр изделия 90 мм:
- Определяем радиус — 90 / 2 = 45 мм, в пересчёте на сантиметры 4,5.
- Возводим 4,5 в квадрат, получается 2,025 см2.
- Подставляем данные в формулу — S = 2 х 20,25 = 40, 5 см2.
Если изделие профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а и b — размер сторон (длина). При определении размера сечения профиля с длиной сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.

Для вычисления сечения, необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем, но это не всегда возможно. Если известен только наружный диаметр, и не знаем толщину стен, то потребуются более сложные вычисления. Стандартная толщина бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.
Важно! Приступать к расчёту лучше при наличии точных показателей о толщине стен и внутреннем радиусе.
Формула расчёта объёма трубы
Рассчитать объём трубы в м3, можно воспользовавшись формулой:
V = S х L
То есть, требуется знать всего два значения: площадь сечения (которая была определена заранее) (S) и длина (L).
К примеру, длина трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо взять формулу, по которой определяется площадь круга, и вставить внешний размер поперечины металла:
S = 3,14 х (0,5 / 2) = 0,0625 кв.м.
Итоговый результат будет следующим:
V = HS = 2 х 0,0625 = 0,125 метра куб.
H — толщина стенки
Производя расчёт, важно чтобы во всех показателях была одна единица измерения, иначе результат получится неправильным. Проще брать данные в см2.
Объём водопровода в литрах
Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную форму. Сегодня такие изделия не редко применяются в строительной сфере, при обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры конструкции, эту информацию можно найти в техпаспорте или сопроводительной документации. Чтобы посчитать размер не стандартной емкости, необходимо залить в неё воду, которая заранее измерена.
Кроме того, кубатура воды будут зависеть и от материала, из которого изготовлен водопровод. К примеру, изделие из стали пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что сказывается на проходимости.
Поэтому, необходимо делать вычисления на каждую ёмкость, если она изготовлена из другого материала, и затем сложить все показатели. Можно воспользоваться специальными сервис-программами или калькуляторами, сегодня их много в интернете, они существенно облегчат процесс установления количества воды в системе.
